• 通过增加气压或降低液压可得到更加微细的液滴喷雾。
|
![]()
• 不锈钢
|
• 液体通过压力传送至喷嘴。
• 空气和液体能够在内部或外部混合以产生完全雾化的喷雾。
液体加压式
喷雾装置特性
内部混合,压力装置: 内部混合,压力装置: 外部混合,压力装置: 外部混合,压力装置
圆形喷雾 扇形喷雾 圆形喷雾 扇形喷雾
喷嘴组件:
• 基本的D系列喷嘴包括喷嘴主体和喷雾装置。
• 多种组件可以被添加以提供断流和清除功能。
• 1/8D和1/4D系列喷嘴主体在相对的两头分别有空气和液体的输入口。(主体有一个可拆卸的堵头,保证了可以在日后添加针组件)。
• 带手动的断流针系列,可以阻止通往喷嘴的液流。
• 带手动的清除针系列,针头滑过液体喷孔清理堵塞物。适合间歇性喷雾应用,在每次喷雾的间隔,喷口处可保持无余液,效果理想。
不可调空气雾化喷嘴 带清除针阀空气雾化喷嘴 可调型空气雾化喷嘴
安装方式:
厚壁 顶部入口 背部连接
用厚壁转接器代替喷嘴组件上的护圈, 1/8-2"型号双喷雾器组件有两个反方向 背部连接的特点是空气和液体从入口
装入螺纹壁开口,牢固地把喷嘴固定 的喷雾装置,装有垂直于喷雾轴线的空 中心线进入喷嘴背部,并平行于喷雾
在合适的地方。适用于1/8和1/4具有 气和液体入口连接。组件入口是1/8英 投影轴。组件入口是1/4和1/2英寸
3/4英寸NPT或BSPT(外螺纹),1/2具 寸 NPT或BSPT(内螺纹)。 NPT或BSPT(内螺纹)。
有11/4英寸NPT或BSPT(外螺纹),和
1"具有11/2英寸NPT或BSPT(外螺纹)
喷嘴组件,包括那些具有断流和清除
附属装置的喷嘴。
小型装置 顶部入口 薄壁 双向喷雾
小型装置组件体只有1.3 厘米厚 顶部入口的特点是空气和液体 薄壁转接器是在厚壁转接器上 双喷雾器姐件,具有反向喷
表面呈2.9厘米乘3.2厘米长方形。 入口连接头与喷雾投影轴线成90° 加上锁定螺母和垫片,使之能 雾装置,并垂直于空气和液
喷嘴顶端到表面的最大距离为3 入口连接头采用1/8英寸和1/4英 在薄壁情况下安全安装。它们 体入口。空气和液体从两个
厘米,与所使用的喷雾装置有关。 寸NPT或BSPT(内)。 仅适用于1/8D和1/4D装置, 反方向入口进入并具有1/4
空气和液体入口为1/8英寸NPT 带有锁定螺母和密封垫片。 英寸(1/4-2D)和1/2英寸
或BSPT(内)管连接。 (1/2-2D)NPT或 BSPT(内)
入口管连接。
压力式喷雾装置:
圆形喷雾(内部混合型)
优点和特性
圆形喷雾空气帽可产生
狭窄的实心锥圆形喷雾形状

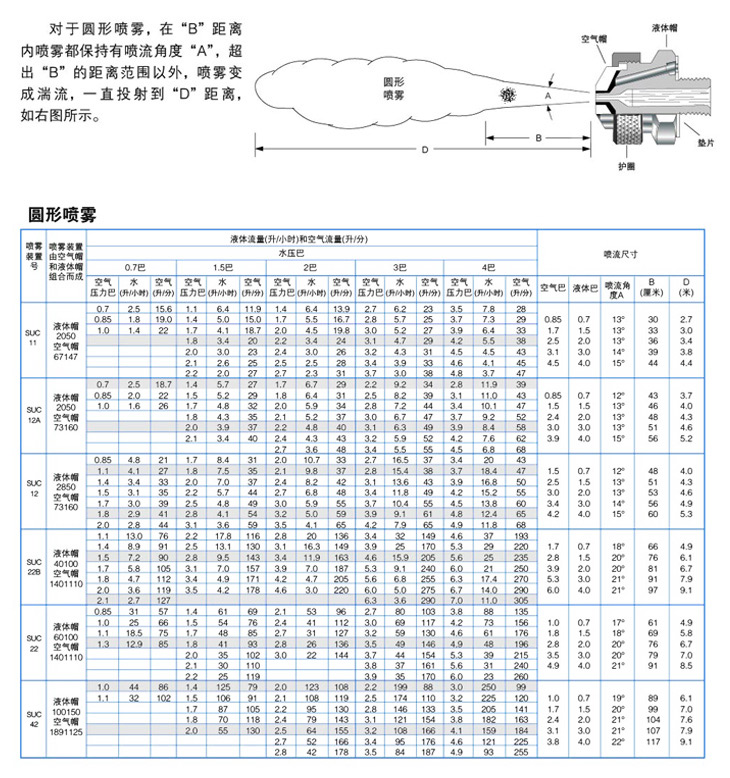

参数数据:
圆形喷雾(内部混合)
使用可调空气雾化喷嘴雾粒大小及流量可根据实际需要进行调节,获得良好的喷雾效果。
备注(连接空气雾化喷嘴的液体及空气连接口可使用快速连接头,气管及水管一般可选用直径8或6毫米)
实物展示:
订购信息:
备注:BRASS-黄铜,SS-不锈钢,316SS-316不锈钢
