产品介绍：
• D系列空气雾化喷嘴需要一个单一的空气源来提供雾化空气。
• 一些型号装有自动气缸或清除/断流针，需要一条额外的空气通道。
• 所有的型号都需要液流通道。液流通道通过增压、配备虹吸传送或重力传送装置来输送液体。
• 建议空气和液流通道都装配合适的过滤器、调节器和阀门。
• 空气雾化喷嘴需要喷雾装置。每套装置包括一个空气帽和一个液体帽，有些也包括O型环和护圈。
• 您可以选择各种流量、喷雾形状和压力的型号或虹吸传送装置。
• 1/8D和1/4D系列喷嘴，在标准流量下提供多种配置。
• 在2.8bar下，流量为4.4到256l/h (40psi下为0.55到58.1gph)。
• 可调节喷雾喷嘴提供独立的液流、雾化空气和风扇压力控制以便对流量、颗粒大小、喷雾分布和覆盖范围进行微调。
空气雾化帽
• 液体通过虹吸管传送或重力传送。
• 通过这些装置可将液体吸过输送管路进入空气流，并在其中被雾化。
虹吸式(虹吸式的喷雾量是依据吸取高度(H)不同而改变)
喷雾装置特性
•
每个系列都提供压力喷雾装置或虹吸喷雾装置。
•
每个喷雾装置都能提供一个特定的喷雾形状，流量和喷雾覆盖范围。
•
喷雾装置可以在不同的喷嘴系列中相互更换。
•
圆形喷雾： 延展的实心锥形圆形喷雾。
•
广角圆形喷雾：空心锥形，广角圆形喷雾。
•
360º环形喷雾：空心锥形，360º环形喷雾。
• 偏转扇形喷雾：延展的扇形和片形喷雾，偏离入口接头轴线而喷出
•
扇形喷雾：延展的扇形和片形喷雾。
•
每个喷雾装置包括一个空气帽和一个液体帽。
空气帽 液体帽
雾化控制特性
• 通过调节喷雾装置内的气体压力与液体压力来实现雾化。
•
通过增加气体压力和/或降低液体压力可以获得更加精细的雾化效果，导致较高的气/液流量比。
外部混合，压力装置：扇形和圆形喷雾形状
内部混合特性 外部混合特性
•
液体和空气在内部混合以产生完全雾化的喷雾。 •
液流和空气流在喷嘴外部混合。
•
液流和气流并不是独立的，空气流的变化也会影响液流。 •
空气和液流可以被单独控制。
•
内部混合使用压力装置，提供以下喷雾形式： •
有效的喷雾高粘度液体和悬浮磨料。
360º环形喷雾、扇形喷雾 •
外部混合能够使用压力装置或虹吸装置。
偏转扇形喷雾、圆形喷雾 •
使用虹吸装置会喷出圆形喷雾。
椭圆形喷雾、广角圆形喷雾。 •
使用压力装置会喷出扇形喷雾。
内部混合，压力装置： 内部混合，压力装置： 外部混合，压力装置： 外部混合，压力装置
圆形喷雾 扇形喷雾 圆形喷雾 扇形喷雾
喷嘴组件：
• 基本的D系列喷嘴包括喷嘴主体和喷雾装置。
• 多种组件可以被添加以提供断流和清除功能。
• 1/8D和1/4D系列喷嘴主体在相对的两头分别有空气和液体的输入口。(主体有一个可拆卸的堵头，保证了可以在日后添加针组件)。
• 带手动的断流针系列，可以阻止通往喷嘴的液流。
• 带手动的清除针系列，针头滑过液体喷孔清理堵塞物。适合间歇性喷雾应用，在每次喷雾的间隔，喷口处可保持无余液，效果理想。

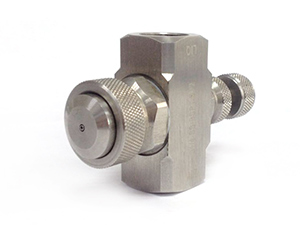

不可调空气雾化喷嘴 带清除针阀空气雾化喷嘴 可调型空气雾化喷嘴
安装方式：
厚壁 顶部入口 背部连接
用厚壁转接器代替喷嘴组件上的护圈， 1/8-2"型号双喷雾器组件有两个反方向 背部连接的特点是空气和液体从入口
在合适的地方。适用于1/8和1/4具有 气和液体入口连接。组件入口是1/8英 投影轴。组件入口是1/4和1/2英寸
3/4英寸NPT或BSPT(外螺纹)，1/2具 寸 NPT或BSPT(内螺纹)。 NPT或BSPT(内螺纹)。
有11/4英寸NPT或BSPT(外螺纹)，和
1"具有11/2英寸NPT或BSPT(外螺纹)
喷嘴组件，包括那些具有断流和清除
附属装置的喷嘴。
小型装置 顶部入口 薄壁 双向喷雾
小型装置组件体只有1.3 厘米厚 顶部入口的特点是空气和液体 薄壁转接器是在厚壁转接器上 双喷雾器姐件，具有反向喷
表面呈2.9厘米乘3.2厘米长方形。 入口连接头与喷雾投影轴线成90° 加上锁定螺母和垫片，使之能 雾装置，并垂直于空气和液
喷嘴顶端到表面的最大距离为3 入口连接头采用1/8英寸和1/4英 在薄壁情况下安全安装。它们 体入口。空气和液体从两个
厘米，与所使用的喷雾装置有关。 寸NPT或BSPT(内)。 仅适用于1/8D和1/4D装置， 反方向入口进入并具有1/4
空气和液体入口为1/8英寸NPT 带有锁定螺母和密封垫片。 英寸(1/4-2D)和1/2英寸
或BSPT(内)管连接。 (1/2-2D)NPT或 BSPT(内)
入口管连接。

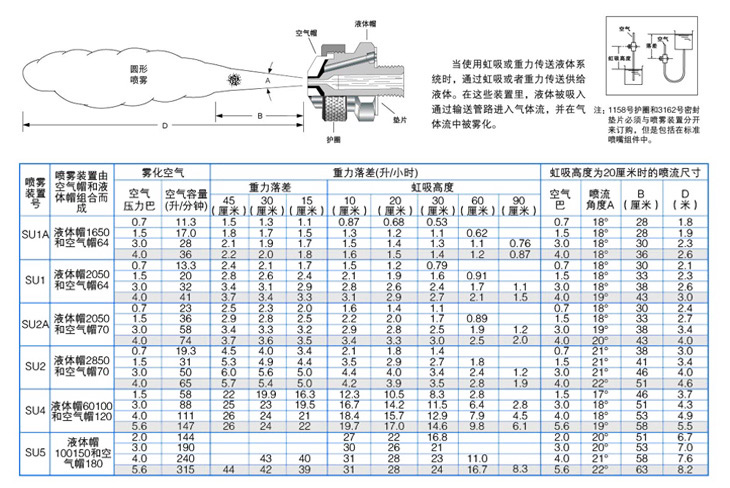

圆形喷雾(虹吸/重力传送式)
特长
