• 适用于液体粘度相对较高的情况下。
|
![]()
• 不锈钢(可按照要求加工定制)。
|
产品介绍:
• D系列空气雾化喷嘴需要一个单一的空气源来提供雾化空气。
• 一些型号装有自动气缸或清除/断流针,需要一条额外的空气通道。
• 所有的型号都需要液流通道。液流通道通过增压、配备虹吸传送或重力传送装置来输送液体。
• 建议空气和液流通道都装配合适的过滤器、调节器和阀门。
• 空气雾化喷嘴需要喷雾装置。每套装置包括一个空气帽和一个液体帽,有些也包括O型环和护圈。
• 您可以选择各种流量、喷雾形状和压力的型号或虹吸传送装置。
• 1/8D和1/4D系列喷嘴,在标准流量下提供多种配置。
• 在2.8bar下,流量为4.4到256l/h (40psi下为0.55到58.1gph)。
• 可调节喷雾喷嘴提供独立的液流、雾化空气和风扇压力控制以便对流量、颗粒大小、喷雾分布和覆盖范围进行微调。
空气雾化帽
• 液体通过压力传送至喷嘴。
• 空气和液体能够在内部或外部混合以产生完全雾化的喷雾。
液体加压式
喷雾装置特性
• 每个系列都提供压力喷雾装置或虹吸喷雾装置。
• 每个喷雾装置都能提供一个特定的喷雾形状,流量和喷雾覆盖范围。
• 喷雾装置可以在不同的喷嘴系列中相互更换。
• 圆形喷雾: 延展的实心锥形圆形喷雾。
• 广角圆形喷雾:空心锥形,广角圆形喷雾。
• 360º环形喷雾:空心锥形,360º环形喷雾。
• 偏转扇形喷雾:延展的扇形和片形喷雾,偏离入口接头轴线而喷出
• 扇形喷雾:延展的扇形和片形喷雾。
• 每个喷雾装置包括一个空气帽和一个液体帽。
• 基本的D系列喷嘴包括喷嘴主体和喷雾装置。
• 多种组件可以被添加以提供断流和清除功能。
• 1/8D和1/4D系列喷嘴主体在相对的两头分别有空气和液体的输入口。(主体有一个可拆卸的堵头,保证了可以在日后添加针组件)。
• 带手动的断流针系列,可以阻止通往喷嘴的液流。
• 带手动的清除针系列,针头滑过液体喷孔清理堵塞物。适合间歇性喷雾应用,在每次喷雾的间隔,喷口处可保持无余液,效果理想。
不可调空气雾化喷嘴 带清除针阀空气雾化喷嘴 可调型空气雾化喷嘴
安装方式:
厚壁 顶部入口 背部连接
用厚壁转接器代替喷嘴组件上的护圈, 1/8-2"型号双喷雾器组件有两个反方向 背部连接的特点是空气和液体从入口
装入螺纹壁开口,牢固地把喷嘴固定 的喷雾装置,装有垂直于喷雾轴线的空 中心线进入喷嘴背部,并平行于喷雾
在合适的地方。适用于1/8和1/4具有 气和液体入口连接。组件入口是1/8英 投影轴。组件入口是1/4和1/2英寸
3/4英寸NPT或BSPT(外螺纹),1/2具 寸 NPT或BSPT(内螺纹)。 NPT或BSPT(内螺纹)。
有11/4英寸NPT或BSPT(外螺纹),和
1"具有11/2英寸NPT或BSPT(外螺纹)
喷嘴组件,包括那些具有断流和清除
附属装置的喷嘴。
小型装置 顶部入口 薄壁 双向喷雾
小型装置组件体只有1.3 厘米厚 顶部入口的特点是空气和液体 薄壁转接器是在厚壁转接器上 双喷雾器姐件,具有反向喷
扇形喷雾(外部混合型)
• 液体和压缩空气或者其它气体在外部被混合,以产生完全雾化的喷雾。
外部混合空气帽

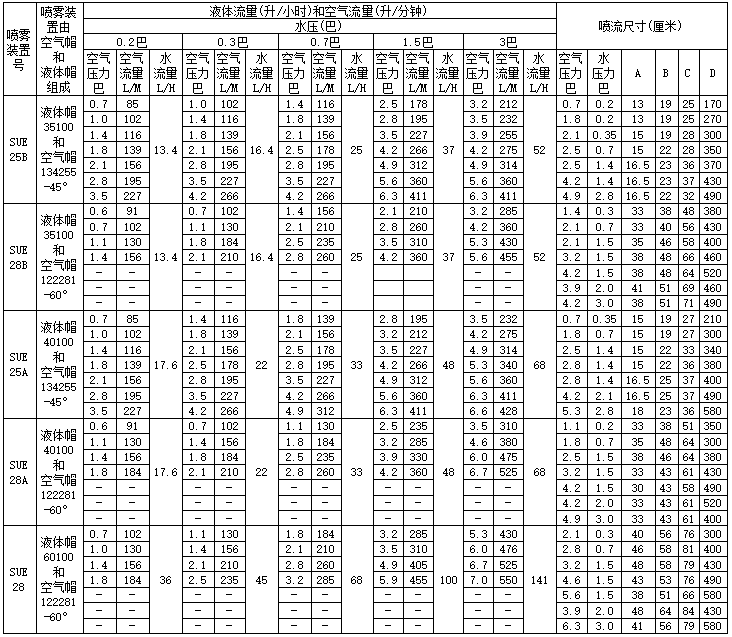

参数数据:
扇形喷雾(外部混合)
扇形喷雾(外部混合)续表
扇形喷雾(外部混合)续表
使用可调空气雾化喷嘴雾粒大小及流量可根据实际需要进行调节,获得良好的喷雾效果。
备注(连接空气雾化喷嘴的液体及空气连接口可使用快速连接头,气管及水管一般可选用直径8或6毫米)
实物展示:
订购信息:
备注:BRASS-黄铜,SS-不锈钢,316SS-316不锈钢
