您当前所在位置：主页 > 细水雾系统 > 烟气冷却系统

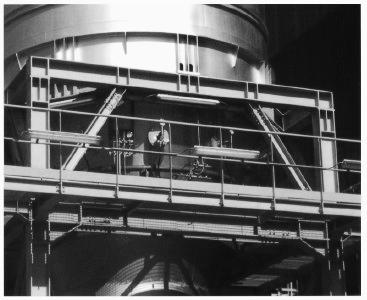

烟气冷却系统的典型应用场所：火力发电厂、城市垃圾焚烧站、有色冶炼干法收砷、高炉煤气冷却、转炉煤气冷却、干法水泥生产线窑尾废气冷却/管道增湿降温。

产品介绍：

• 雾化颗粒非常小，平均直径为70-80微米。确保100%蒸发，保证不湿底；
• 单只喷嘴水量大，水量调节比可达10:1，在水量变化范围内，雾化颗粒基本保持不变，确保在大水量时不湿底；
• 喷雾覆盖面积大，喷雾直径可达3-4米，更利于烟气降温调质，系统运行成本低，显著节能，通常情况下工作压力为3-5bar，工作水压为4-7bar，系统耐压等级为16bar，不超过250bar；
• 分组控制箱实现单个喷枪控制：系统下的多支喷枪可通过分组控制箱实现单独控制，可满足不同工作条件下更大范围调节喷水量，同时亦可减少耗气量。
• 特殊控制避免喷嘴堵塞和腐蚀：系统的控制程序可以很大程度上防止喷嘴堵塞和腐蚀的问题，从而大大的减少系统的检修和维护成本，喷嘴平均检修周期为半年。
• 多种工作模式：系统具有自动模式、旁路模式和停机模式等多种工作模式，可保证系统的安全可靠运行，减少人工操作。
• 控制灵活、兼容性强：系统采用PLC自动控制技术，可以根据工艺要求提供复杂的控制功能，并可在现场灵活修改，除了在现场对系统进行操作以外，系统还可以与中控相联实现远程控制。

  一般应用：

  水泥行业
干法水泥生产线窑尾废气增湿塔/管道内的增湿降温

烟气冷却调质系统，其运行的稳定性和可靠性高，已成为国内水泥生产线的选择。而且，通过与相关水泥设计院合作开发出的管道内增湿降温工艺，同样表现良好，免去增湿塔大大降低了初始投资成本和减少了占地面积。

  钢铁行业
高炉煤气、转炉煤气和电炉烟气的蒸发冷却

高炉煤气干法除尘进煤气柜前的净煤气喷雾降温，利用双流体(氦气)雾化喷嘴，在煤气管道内喷射出细小雾滴，能对煤气快速进行降温。对于含有较高氯离子的煤气，我们还通过喷入一定浓度的碱液，同时实现脱氯和降温的目的。

转炉煤气干法除尘，在蒸发冷却器内通过外混蒸汽喷嘴喷射出的细小雾滴，在与高压煤气接触的很短时间内，吸收烟气显热后，全部汽化，从而对煤气温度和湿度实现控制，保证了电收尘器的有效收尘。电炉烟气有用喷嘴冷却相比水冷和风冷有明显优势，比如：节水、节电、减少占地面积，以及大大减少投资成本等，通过在冷却塔或者管道内的喷雾，完全避免湿壁现象，实现对烟气温度和湿度的控制，从而更加有利于布袋除尘器的收尘。

  有色冶炼急冷收砷
垃圾焚烧急冷塔的蒸发冷却

有色冶炼和垃圾焚烧烟气的共同特点是，温度高，腐蚀性强，烟气量变化快且频繁，这些都给喷雾降温增加了难度，我们通过多年项目实践的经验，摸索出一整套解决方案，完全克服了耐高温、耐腐蚀和控制要求高等难题，在有色行业急冷收砷、垃圾焚烧行业急冷除二噁英等工艺中得到成功应用。

FM降温喷枪

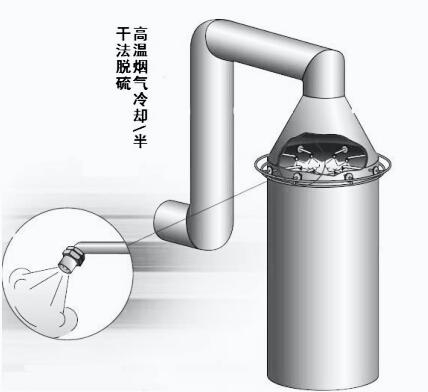

   FM雾化降温系统示意图

  产品介绍：

• 利用压缩空气与液体的撞击，产生非常均匀和细密的雾化效果，正常情况下平均的雾化颗粒直径达到80微米以下。喷嘴整体由连接本体和喷雾装置组合而成，而喷雾装置由空气帕也液体帽组合而成。
喷雾形状采用多孔实心锥型。
• 连接喷嘴本体的称为雾化枪杆，一般根据工况采用316L材质。

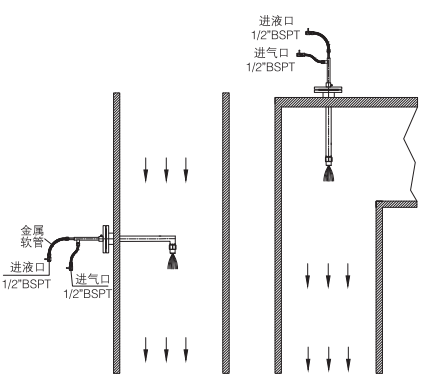

• 喷嘴连接雾化枪杆有两个独立的液体入口和空气入口，分别在连接枪杆上标注“LIQUID”和"AIR"。
• 单支喷枪的流量最大可达18L/Min，根据烟道的烟气量以及所降低温度计算出喷枪数量以及安装方式。通常情况下采取逆流喷出，根据不同的工况也可顺流喷射。

  一般应用：

  • 事故喷淋降温

脱硫塔吸收塔前段需布置冷却装置，防止发生事故因温度过高对脱硫吸收塔管道产生损坏，一般需要安装冷却装置，以前大多采用的工艺是安装实心锥喷嘴，但是实心锥喷嘴颗粒直径较大，烟道底部容易出现积水，湿壁等不能完全雾化问题，现在大多采用二流体雾化喷枪。

  • 除尘器前降温

空预器到除尘器需要安装降温装置，温度过高会损坏除尘器内部结构、除尘器损坏等，用喷嘴颗粒直径大，降温效果不理想，底部积水，如采用袋式除尘，水不能完全雾化，影响除尘器的寿命，温度高，损坏除尘器，故也需要安装颗粒直径只有几十微米的雾化喷枪，有安装和维护方便等一系列优点。

  • 用于其他方面其他冷却等
